Порівняльне дослідження, проведене: ТОЙОКАЗУ ТАКЕУЧІ, доктор філософії, CPO
КЕЙДЗО ЯМАМОТО, доктор філософії
Дослідіть, як ці дві системи впливають на зручність використання, динаміку ходи, активацію м’язів та загальну ефективність ходьби.
Цей порівняльний аналіз допоможе нам зрозуміти, чому VIP-система має значні переваги над традиційною PIN-системою. Лабораторія професора Ямамото провела аналіз ходи з використанням систем VIP™ і Pin, досліджуючи швидкість ходьби на рівних поверхнях, ходьбу по сходах і ходьбу під гору.
Деталі:
Кейс: J.Nakanishi
Зліва: ампутація нижче коліна, справа: неушкоджена кінцівка
Стопа: BioStep EVO (ALPS)
Куксоприймач: Тип TSB (Total Surface Bearing)
MoCap: 3 серпня 2024 року
*VIP: Вакуумна інтегрована помпа
Природна хода

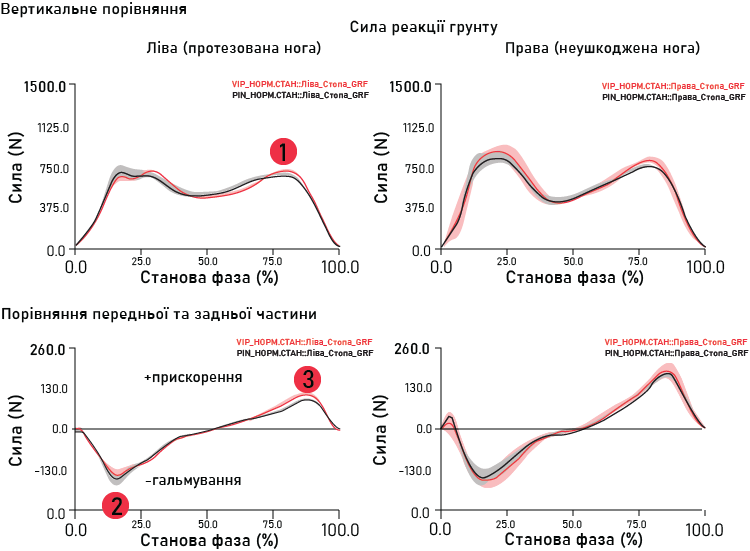

① Чітка бімодальна форма хвилі | ② PIN: Великий гальмівний компонент | ③ VIP:Великий компонент прискорення
Більш збалансована ходьба

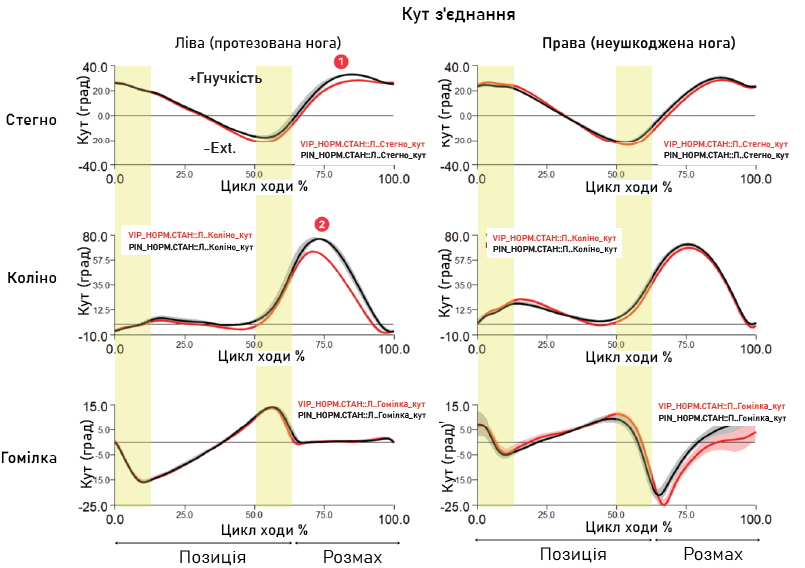

PIN: ① Максимальне згинання у тазобедренному суглобі під час середньої фази змаху ноги | ② Максимальне згинання коліна | * Жовте маркування: Фаза опору на дві кінцівки
Pin: Відсутність контролю за процесом

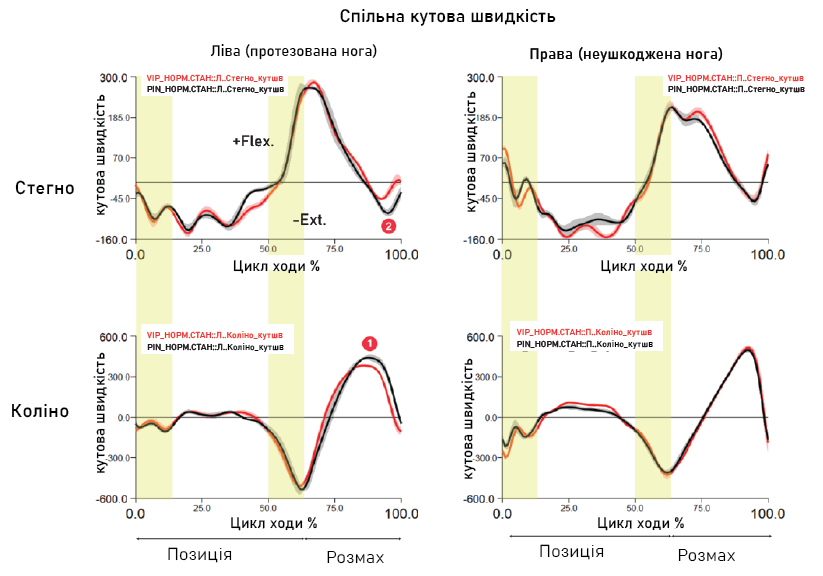

PIN: ① Велика швидкість розгинання в колінні в середній фазі замаху | ② Велика швидкість згинання стегна в кінці замаху: відведення ноги назад | * Жовте маркування: Фаза опору на дві кінцівки

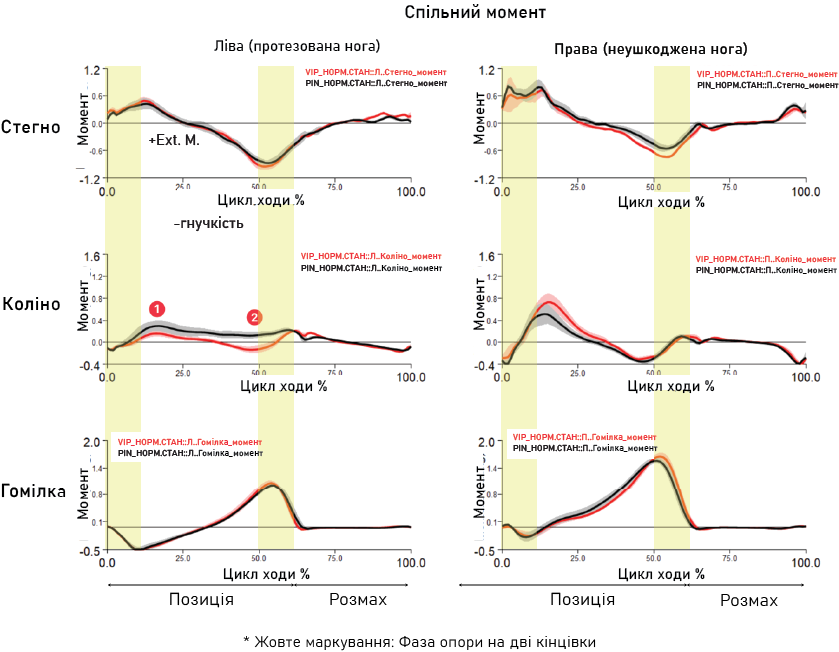

Збалансована м’язова активність
Суглобовий поштовх = активація м’язів
Покращення ходи

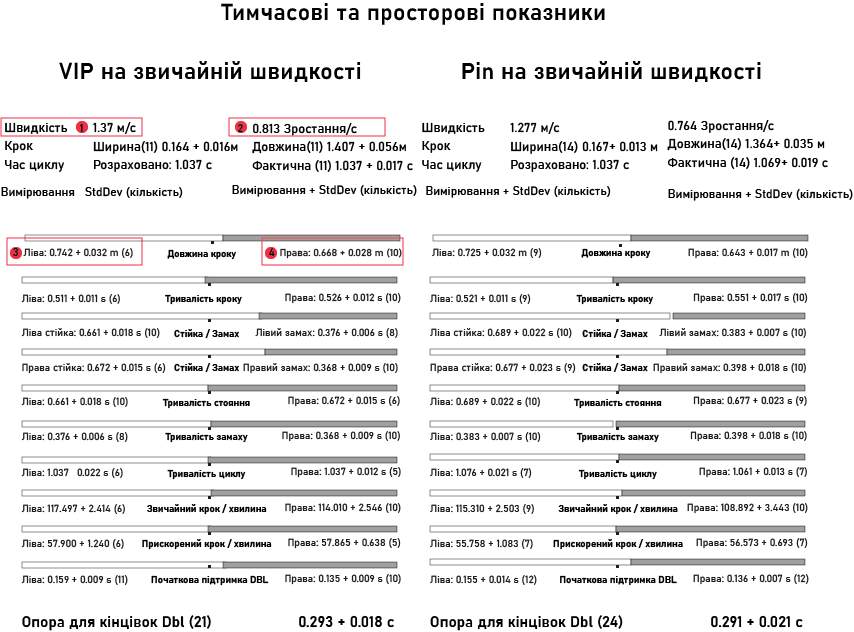

① Швидкість: +0.08 м/с | ② Довжина кроку: +4.3см | ③ Довжина кроку (ліва нога)+1.7см | ④ Довжина кроку (права нога): +2.5см
ПРОСТОТА РЕГУЛЮВАННЯ: Процес центрування має вирішальне значення для комфорту та функціональності протеза. Система VIP* спрощує цей процес, пропонуючи легше регулювання порівняно з системою PIN.
PIN-СИСТЕМИ: Хоча штифтові системи забезпечують надійне кріплення, вони часто вимагають точного регулювання, що може призвести до таких проблем, як точковий тиск і труднощі при установці. Штифтовий механізм вимагає точного лінійного вирівнювання, що може бути складним і трудомістким завданням. Крім того, потреба в точності може призвести до ускладнень, якщо після виготовлення необхідно буде провести коригування. У протезах зі штифтовими замками будь-які необхідні зміни вирівнювання часто обмежені, що створює потенційний дискомфорт і знижує функціональність.
ВАКУУМНІ СИСТЕМИ: З іншого боку, система VIP відрізняється динамічним приляганням, кращим розподілом тиску та зменшеними коливальними рухами. Ця система полегшує надягання та зняття, що робить її більш зручною для користувача. Крім того, вона забезпечує більшу гнучкість під час процесу адаптації, дозволяючи здійснювати регулювання без шкоди для загального вирівнювання та комфорту.
ЗАВАНТАЖИТИ ПОВНЕ ДОСЛІДЖЕННЯ У ФОРМАТІ PDF
