У цьому дослідженні порівнюються динамічні характеристики ALPS BioStep® Evo з іншими стопами з динамічною реакцією, щоб зрозуміти унікальну продуктивність та інноваційну технологію стопи Evo.
Дослідження заглиблюється в різні аспекти аналізу ходи, розкриваючи виняткову ефективність BioStep® Evo.
Від сили взаємодії з поверхнею підлоги до динаміки навантаження на надп’ятково-гомілковий суглоб,
BioStep® Evo вирізняється відчуттям ходи, надзвичайно близьким до природного.
Система вимірювання
Професор Ямамото використовував складну вимірювальну систему з 12 інфрачервоними камерами, 4 силовими пластинами та центральним комп’ютером для точного збору даних. Ця контрольована система дозволила провести детальне спостереження та аналіз, що забезпечило відтворення реального сценарію ходи.
Скелет у лівій частині екрана показує користувача протеза, синя нижня кінцівка показує протезовану ногу, а червона нижня кінцівка показує неушкоджену ногу. Результати, візуалізовані за допомогою сучасної візуальної 3D-програми, дають цілісне уявлення про ефективність BioStep® Evo. Завдяки цій системі виміряли різні ключові елементи, такі як сила реакції на підлогу під час різних етапів фази стояння (представлені на осі Y графіків).
ІНСАЙТИ З АНАЛІЗУ ХОДИ
Під час дослідження були виміряні різні аспекти, які показують, як технологія NRG™ BioStep® Evo відтворює природні рухи:
- Вертикальна складова сили реакції на ґрунт
- Напрямок сили реакції на підлогу спереду-назад
- Кут надп’ятково-гомілкового суглоба
- Сила надп’ятково-гомілкового суглоба
- Кут колінного суглоба

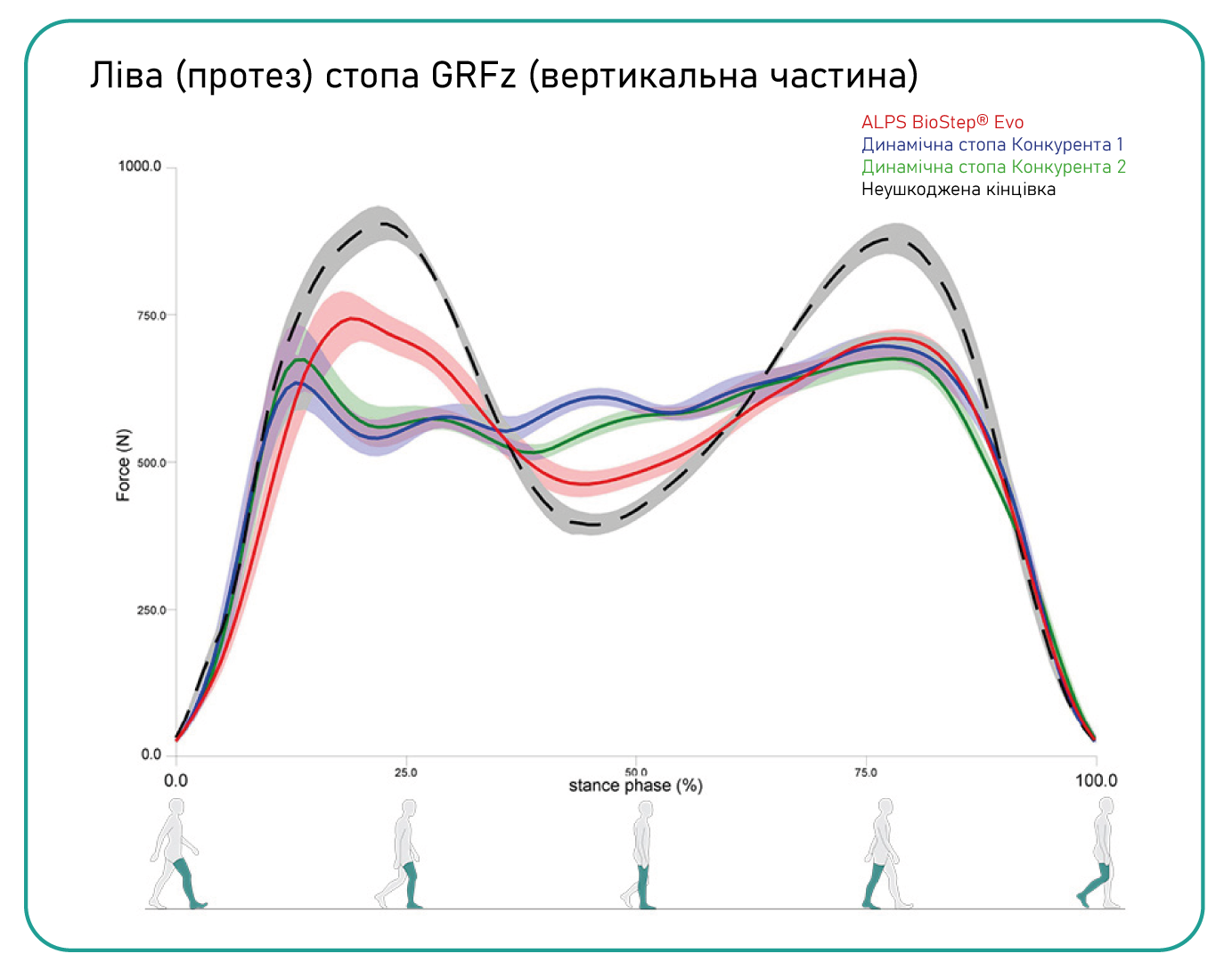

Вертикальна складова сили реакції на ґрунт
Хода максимально наближена до природної
З цього графіка стає очевидним, наскільки хода BioStep® Evo близька до ходи неушкодженої кінцівки, підтверджуючи, що технологія NRG™ BioStep® була розроблена для відтворення природного руху литкових м’язів і м’язів гомілки.
BioStep® Evo демонструє вищий і триваліший перший пік, що свідчить про більш плавну реакцію і перекидання, тоді як конкуренти показали слабші амортизаційні властивості, що потенційно може спричинити дискомфорт і проблеми з ходьбою.
Форма лінії BioStep® Evo дуже нагадує біологічну ногу, що свідчить про більш біомімічну конструкцію порівняно з іншими стопами та покращену динамічну реакцію.

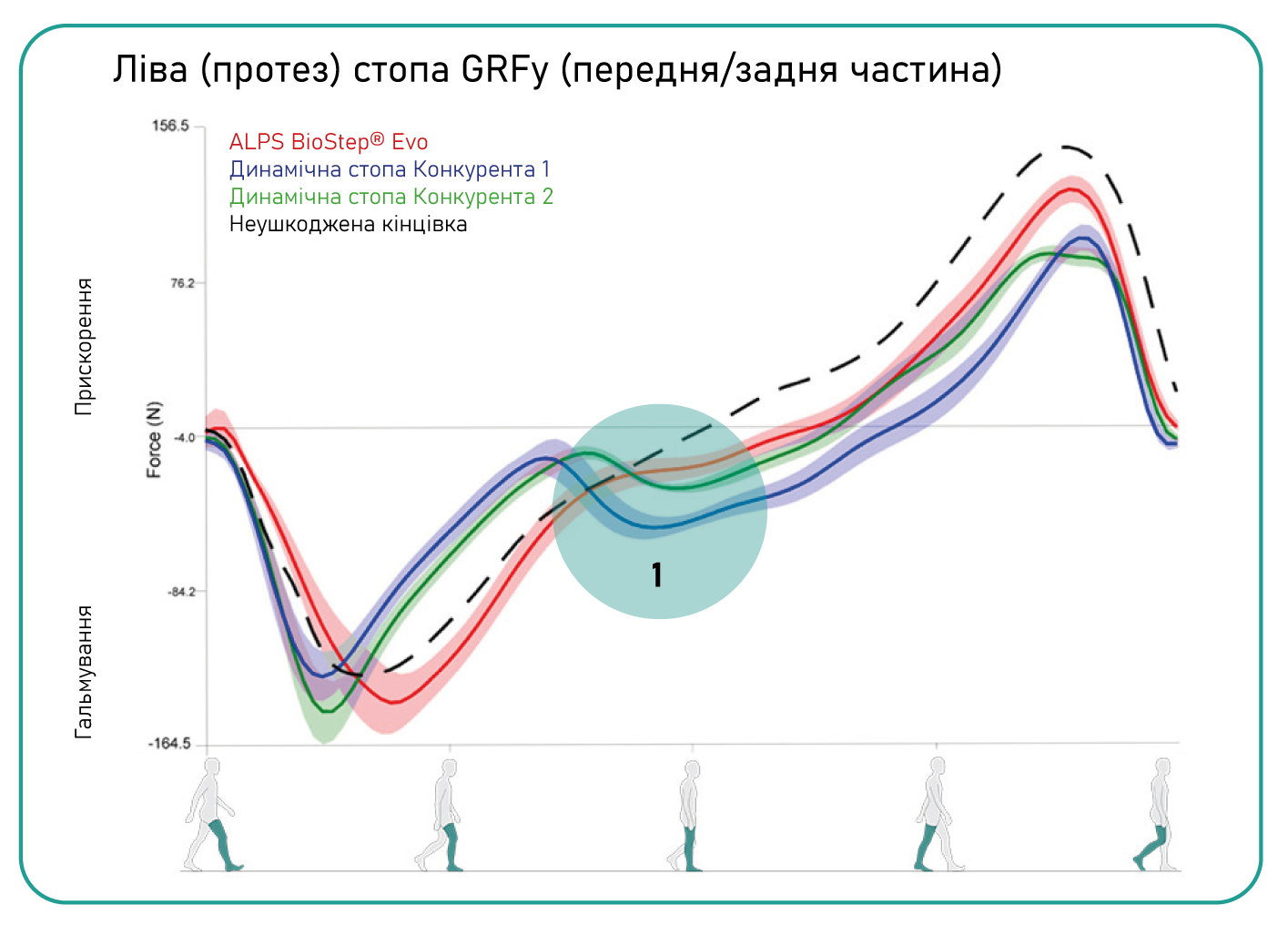

Напрямок сили реакції на підлогу спереду-назад
Плавний перехід з безперервним динамічним реагуванням
BioStep® Evo забезпечує послідовне і плавне зусилля протягом всієї середньої фази стояння, що відрізняє стопу від конкурентів.
З BioStep® Evo перехід від гальмування (від’ємне значення на осі У) до прискорення (додатне значення) є плавним, що відображає природні рухи при ходьбі.
І навпаки, у двох інших протестованих динамічних стопах тенденція, позначена колом 1, так звана “мертва зона”, призводить до періодичного гальмування. Отже, наприкінці фази стояння BioStep® Evo продемонстрував вищий рівень прискорення, ніж конкуренти, що показує більш природню ходу.

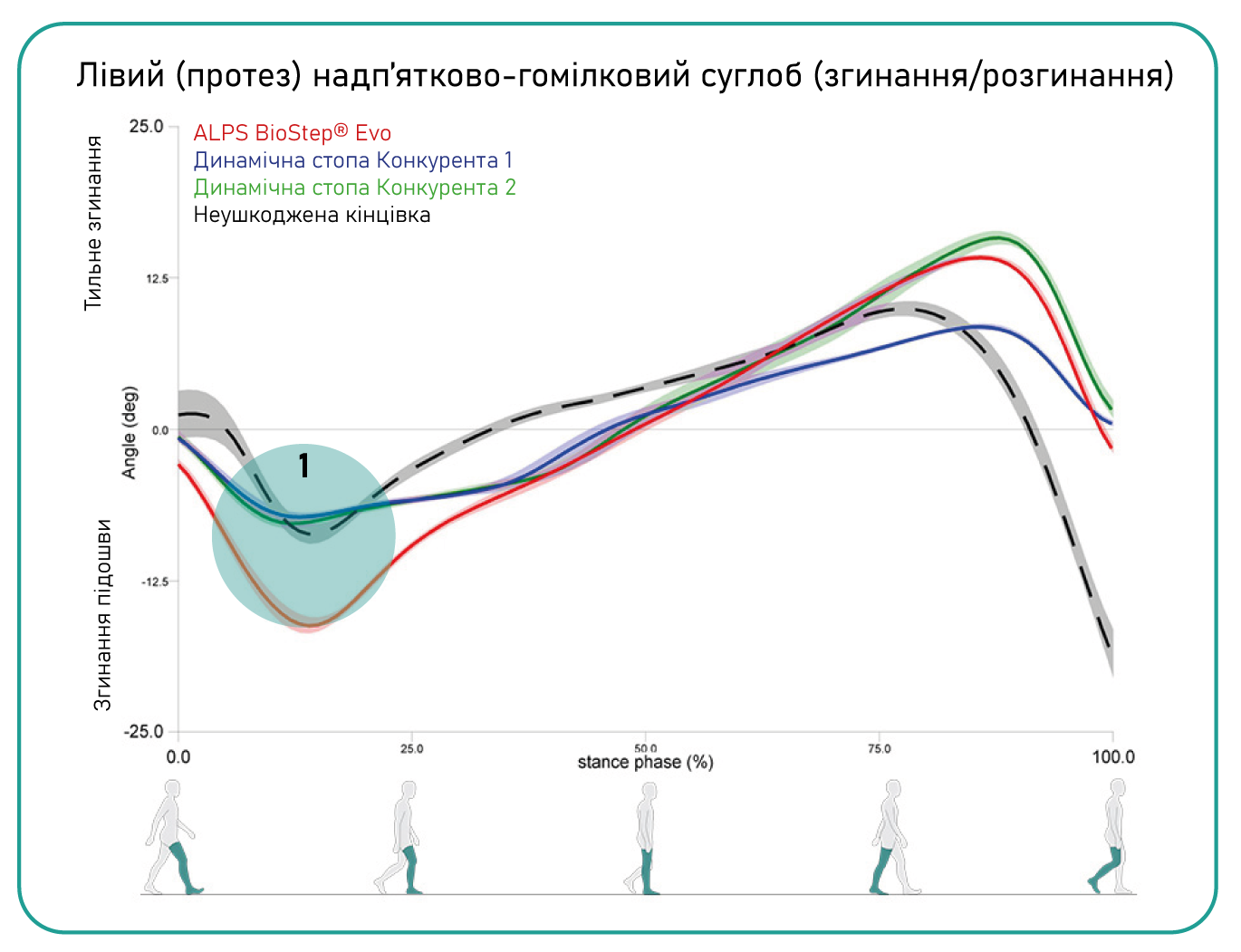

Кут надп’ятково-гомілкового суглоба
Чудовий діапазон руху як при згинанні підошви, так і при тильному згинанні
Лінія BioStep® Evo, що відображає згинання підошви та тильне згинання, демонструє тенденцію, яка більше нагадує тенденцію неушкодженої ноги, тоді як дві інші ноги мають менший кут тильного згинання, як ви можете бачити з малюнка ліній, виділених у колі 1.
BioStep® Evo продемонстрував чудовий діапазон рухів у згинанні підошви та тильному згинанні, що підкреслює його досконалість у конструкції надп’ятково-гомілковому суглоба.

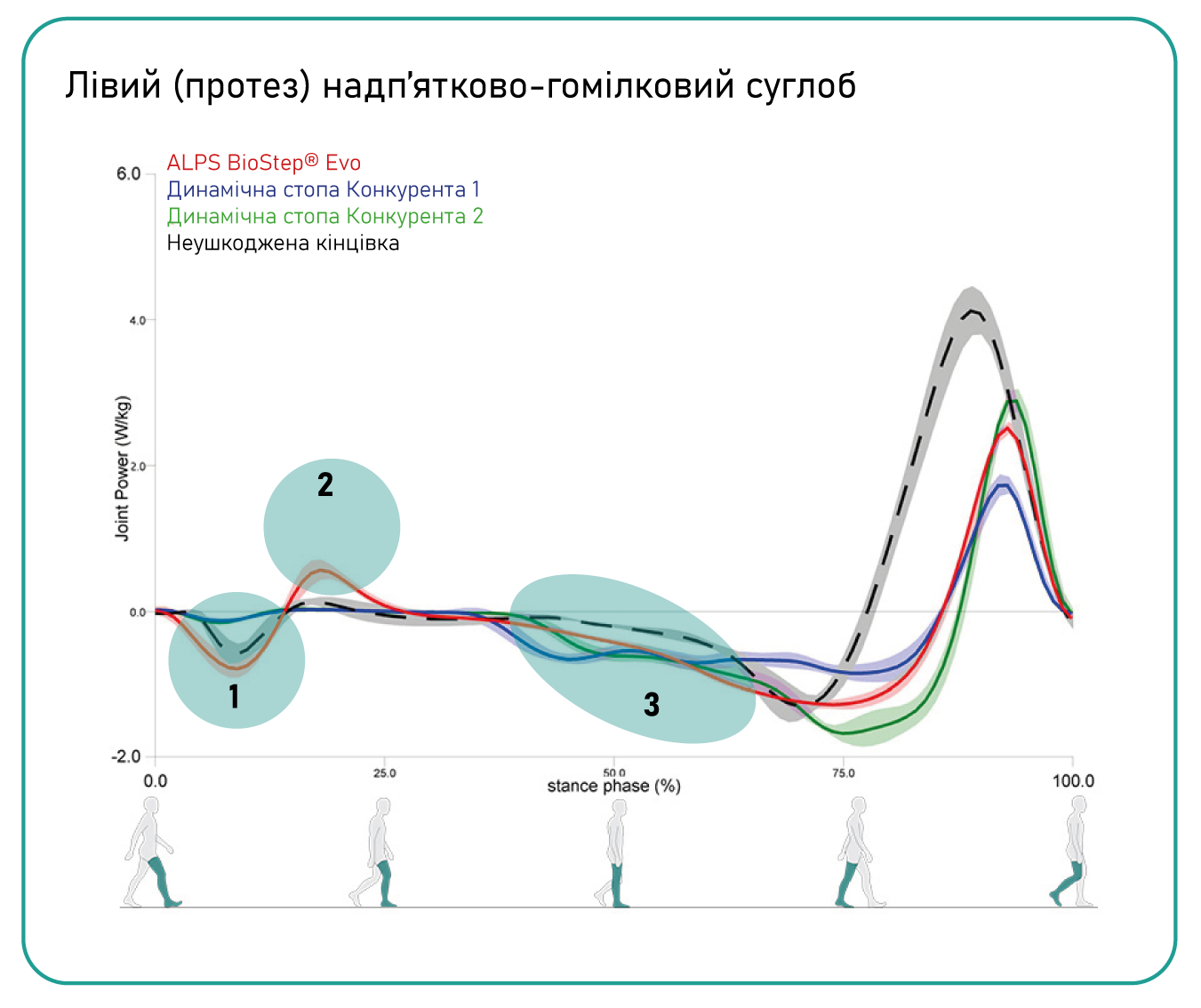

Сила надп’ятково-гомілкового суглоба
Біомімічна хода з чудовою амортизацією
Стопа Evo демонструє більш природні рухи під час фази реагування на навантаження та плавні переходи в середню та кінцеву позицію. Ви можете детально побачити, як показує лінія тренду BioStep® Evo:
• більша амортизація (коло 1)
• полегшення нахилу вперед (коло 2), подібно до природної позиції, коли розтягнутий передній литковий м’яз тягне гомілку
• плавна форма хвилі після середньої позиції, майже ідентична до неушкодженої кінцівки (коло 3)

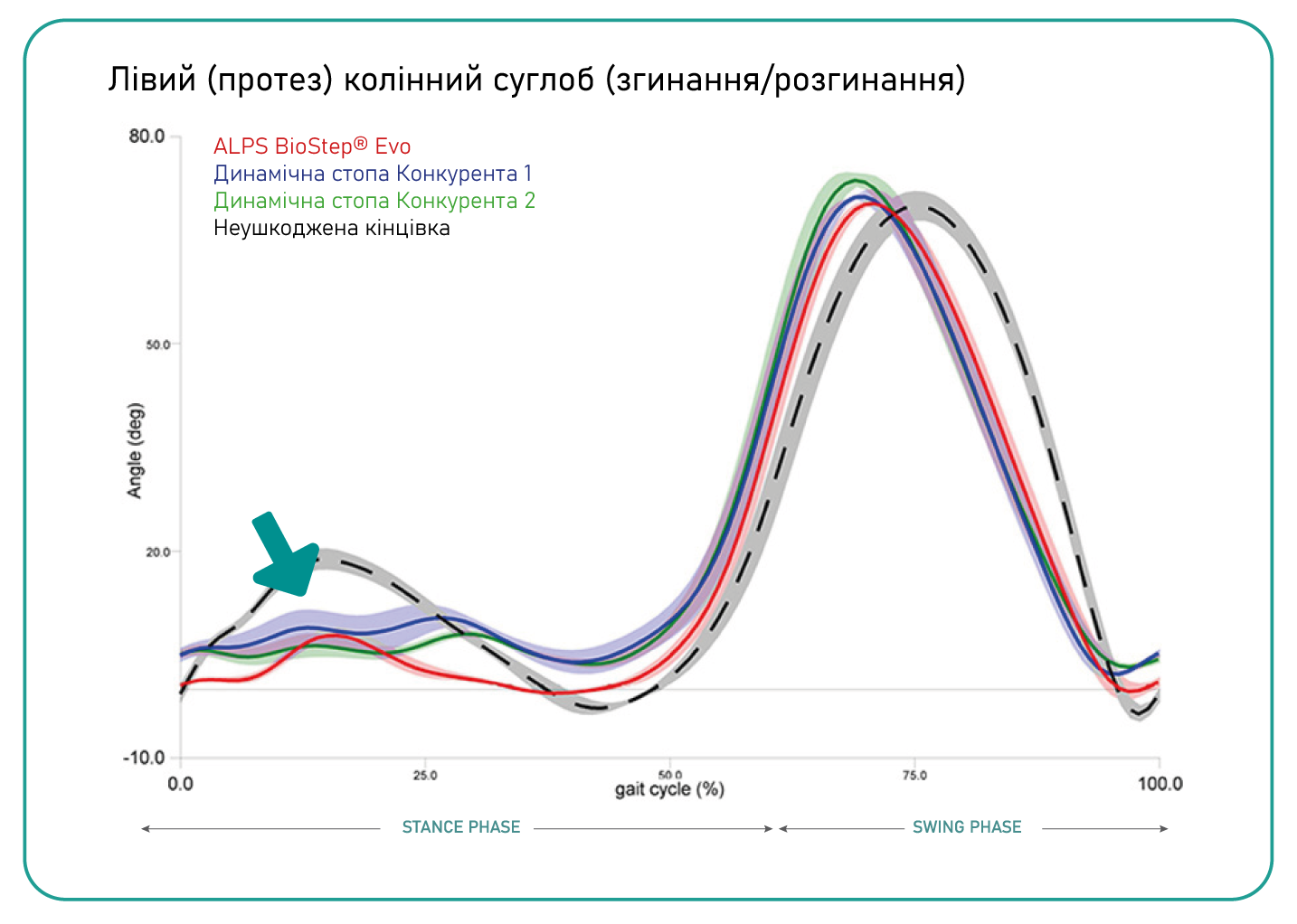

Кут колінного суглоба
Така ж тенденція кута згинання неушкодженої кінцівки
Ми заглибилися в додаткові дані дослідження щодо кута нахилу колінного суглоба, які ще більше підтверджують ефективність BioStep® Evo у забезпеченні природного та комфортного процесу ходьби.
У цьому конкретному випадку вимірювання проводилося протягом усього циклу ходи. Найцікавішим результатом стало те, що під час фази стояння BioStep® EVO виявилася єдиною стопою, яка забезпечила таку ж динаміку кута згинання, як і неушкоджена кінцівка.
ВИСНОВОК
Дослідження ходи BioStep® Evo позиціонує її як лідера серед динамічних протезів стопи, надаючи докази можливостей стопи з точки зору плавності перекату, чудової амортизації та забезпечення природної, реактивної ходи.
Це підтверджує її ефективність у забезпеченні природної та комфортної ходи.
ЗАВАНТАЖИТИ ПОВНЕ ДОСЛІДЖЕННЯ У ФОРМАТІ PDF
